ASTM D1709

วิธีการทดสอบการตกกระแทกด้วยลูกดาร์ทสำหรับฟิล์มพลาสติก

The ASTM D1709 การทดสอบการตกกระแทกแบบลูกดาร์ท เป็นวิธีการที่สำคัญในการประเมินความต้านทานต่อแรงกระแทกของฟิล์มพลาสติกและวัสดุที่คล้ายคลึงกัน โดยการปฏิบัติตามขั้นตอนมาตรฐาน เลือกวิธีการทดสอบที่เหมาะสม และใช้อุปกรณ์ที่เชื่อถือได้ เช่น FDT-01 จาก Impacttesting.net, คุณสามารถรับประกันคุณภาพที่สม่ำเสมอและการปฏิบัติตามมาตรฐานอุตสาหกรรมได้.

ASTM D1709 วิธีการทดสอบการตกกระแทกแบบดาร์ทสำหรับฟิล์มพลาสติก

ASTM D1709 และความสำคัญ

ในการประกันคุณภาพของวัสดุบรรจุภัณฑ์ที่ยืดหยุ่นได้ โดยเฉพาะฟิล์มพลาสติก มาตรฐาน ASTM D1709 มีบทบาทสำคัญอย่างยิ่ง มาตรฐานสากลนี้ระบุถึง วิธีการทดสอบการตกของลูกดอก, ซึ่งประเมินความต้านทานต่อแรงกระแทกของฟิล์มพลาสติกโดยการกำหนดพลังงานที่จำเป็นในการทำให้เกิดความเสียหายเมื่อมีการปล่อยลูกดอกที่มีน้ำหนักจากระดับความสูงที่กำหนดไว้ ผลลัพธ์ที่ได้มีความสำคัญอย่างยิ่งต่อการรับประกันประสิทธิภาพของผลิตภัณฑ์ระหว่างการขนส่ง การจัดการ และการใช้งาน สำหรับผู้ผลิต ผู้เชี่ยวชาญด้านการควบคุมคุณภาพ และห้องปฏิบัติการที่ทำงานกับฟิล์มพอลิเมอร์ การทำความเข้าใจและนำมาตรฐาน ASTM D1709 ไปปฏิบัติจะช่วยให้มั่นใจในการปฏิบัติตามมาตรฐานประสิทธิภาพและความสม่ำเสมอในการผลิต.

การทำความเข้าใจวิธีการทดสอบการตกของลูกดาร์ท

The การทดสอบการตกของลูกดอก ตามที่กำหนดโดย ASTM D1709 ประกอบด้วยการปล่อยลูกดอกที่มีหัวเป็นครึ่งวงกลมลงบนตัวอย่างฟิล์มที่ถูกยึดไว้ เพื่อกำหนดน้ำหนักที่ทำให้เกิดการล้มเหลวของตัวอย่างที่ทดสอบตามมาตรฐาน 50% การทดสอบนี้ให้การวัดเชิงปริมาณของความต้านทานต่อแรงกระแทก.

มีวิธีการทดสอบหลักสองวิธี:

  • วิธี A: ใช้ลูกดอกที่มีเส้นผ่านศูนย์กลาง 38.10 มิลลิเมตร ถูกปล่อยจากระดับความสูง 0.66 เมตร.
  • วิธี B: ใช้ลูกดอกที่มีเส้นผ่านศูนย์กลาง 50.80 มิลลิเมตร ตกลงมาจากความสูง 1.52 เมตร.

แต่ละวิธีเหมาะสำหรับฟิล์มประเภทต่าง ๆ และเกณฑ์ประสิทธิภาพที่แตกต่างกัน วิธี A เป็นที่นิยมมากกว่าสำหรับฟิล์มที่เบาหรือบางกว่า ในขณะที่วิธี B ใช้เมื่อคาดว่าจะมีการกระแทกด้วยพลังงานที่สูงขึ้น.

ASTM D1709 วิธีการทดสอบการตกกระแทกแบบดาร์ทสำหรับฟิล์มพลาสติก

ขั้นตอนสำคัญในขั้นตอนการทดสอบผลกระทบของลูกดอก

การเตรียมตัวอย่างทดสอบ

  • ขนาดและคุณภาพ: ตรวจสอบให้แน่ใจว่าตัวอย่างมีขนาดใหญ่เพียงพอที่จะยื่นออกมาจากตัวหนีบได้ และปราศจากตำหนิที่มองเห็นได้ เช่น รูเข็มหรือรอยพับ.
  • การสุ่มตัวอย่าง: ทำการเก็บตัวอย่างที่เป็นตัวแทนของทั้งชุดการผลิตฟิล์ม.
  • การปรับสภาพ: ให้เตรียมตัวอย่างทั้งหมดไว้เป็นเวลาอย่างน้อย 40 ชั่วโมง ที่อุณหภูมิ 23 ± 2°C และความชื้นสัมพัทธ์ 50 ± 10% ก่อนทำการทดสอบ ตามที่ระบุไว้ในมาตรฐาน ASTM D618.

การตั้งค่าอุปกรณ์

  • ใช้เครื่องทดสอบการตกของลูกดอกที่ได้รับการอนุมัติ เช่น FDT-01 จาก Impacttesting.net, ซึ่งรองรับทั้งวิธี A และ B ด้วยกลไกการปล่อยลูกดอกที่แม่นยำ.
  • เลือกและตรวจสอบหัวลูกดอกเพื่อให้แน่ใจว่าไม่มีรอยขีดข่วนหรือข้อบกพร่อง.
  • ปรับความสูงของการปล่อยให้ถูกต้องตามวิธีการทดสอบที่เลือกไว้.
  • ตรวจสอบให้แน่ใจว่าลูกดอกกระทบกับจุดศูนย์กลางของชิ้นงานที่ถูกหนีบไว้ และไม่มีการลื่นไถลเกิดขึ้น.

เทคนิคการทดสอบด้วยการปล่อยลูกดอก

มีเทคนิคการทดสอบหลักสองประเภทภายใต้มาตรฐาน ASTM D1709:

วิธีบันได

  • ใช้การเพิ่มน้ำหนักที่สม่ำเสมอ (ΔW).
  • เพิ่มหรือลดน้ำหนักของลูกดอกหลังจากแต่ละตัวอย่าง ขึ้นอยู่กับผลการทดสอบความล้มเหลว.
  • ทดสอบต่อไปจนกว่าจะพบความล้มเหลว 10 ครั้ง (X) และความไม่ล้มเหลว 10 ครั้ง (0).
  • คำนวณน้ำหนักความล้มเหลว (WF) โดยใช้สูตรวิธีบันได:
    WF = W0 + ΔW(N/A − 0.5)
    สถานที่:
    W0 คือ น้ำหนักเริ่มต้น
    ΔW คือ การเพิ่มขึ้น
    N เป็นความล้มเหลวโดยสิ้นเชิง (10)
    A คือผลรวมของค่าดัชนีของตัวอย่างที่ล้มเหลว

วิธีทางเลือก

  • ใช้ลูกดอกน้ำหนักคงที่สำหรับกลุ่มตัวอย่าง (โดยปกติคือ 10 ชิ้น).
  • เปลี่ยนน้ำหนักของลูกดอกระหว่างกลุ่ม.
  • กำหนดเกณฑ์ความล้มเหลวโดยใช้ข้อมูลที่พล็อตหรือค่าเฉลี่ยเคลื่อนที่.

แนวทางนี้มักใช้ใน การควบคุมคุณภาพตามปกติ สำหรับการตรวจสอบอย่างรวดเร็ว.

ปัญหาที่พบบ่อยและวิธีแก้ไข

การลื่นของตัวอย่าง: ใช้แคลมป์ที่เหมาะสมและการเตรียมพื้นผิว (เช่น ผ้าครอคัส) เพื่อป้องกันการเคลื่อนที่ขณะเกิดแรงกระแทก.

ผลลัพธ์ไม่สม่ำเสมอ: ตรวจสอบสภาพสิ่งแวดล้อม การจัดแนวหัวเข็ม และเตรียมตัวอย่างให้ถูกต้องเพื่อให้ได้ผลลัพธ์ที่ซ้ำกัน.

การกระเด้งของดาร์ท: จับลูกดอกทุกครั้งหลังจากที่ถูกยิงเพื่อหลีกเลี่ยงการกระทบซ้ำและอาจเกิดความเสียหายต่อพื้นผิว.

ทำไมต้องเลือก Impacttesting.net

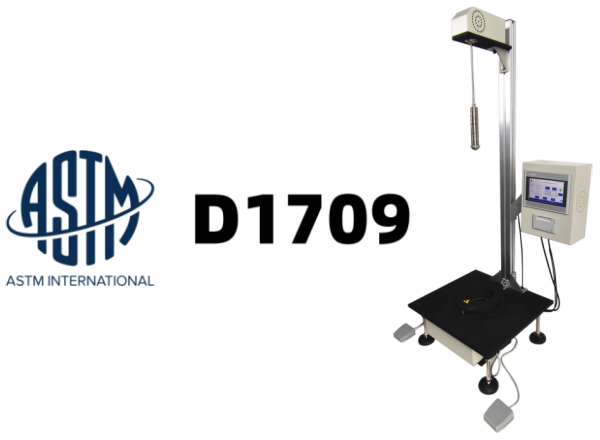

FDT-01 เครื่องทดสอบการตกของลูกดอก

The FDT-01 เครื่องทดสอบแรงกระแทกด้วยลูกดอก จาก การทดสอบผลกระทบ.net ได้รับการออกแบบมาเป็นพิเศษเพื่อการทดสอบที่แม่นยำและมีประสิทธิภาพตาม ASTM D1709. เครื่องมือนี้:

รองรับการทดสอบทั้งวิธี A และวิธี B
คุณสมบัติการปรับระดับความสูงของการปล่อยลูกดอกอย่างแม่นยำและระบบปล่อยลูกดอก
นำเสนอการควบคุมแบบดิจิทัลและการเก็บข้อมูลเพื่อการติดตามผลลัพธ์ที่เชื่อถือได้
เพิ่มประสิทธิภาพการทำงานด้วยอินเทอร์เฟซที่ใช้งานง่ายและการออกแบบที่แข็งแรงทนทาน

ความเชี่ยวชาญของเราใน การทดสอบวัสดุบรรจุภัณฑ์, ผสานกับคุณสมบัติที่สามารถปรับแต่งได้และการสนับสนุนระบบอัตโนมัติ ทำให้ FDT-01 เป็นตัวเลือกที่เหมาะอย่างยิ่งสำหรับห้องปฏิบัติการ สายการผลิต และหน่วยงานตรวจสอบ.
